Art S8 3Way

8-kanałowy spliter transformatorowy, trzy wyjścia na kanał

Oznaczenie producenta: ARTS8-3WAY
Strona producenta: Art S8 3Way

S8-3WAY ośmiokanałowy, trójdrożny splitter mikrofonowy jest idealny do zastosowań na żywo, nagrywania i transmisji, gdzie sygnały wejściowe mikrofonowe i liniowe XLR muszą być przesyłane do wielu punktów miksu.

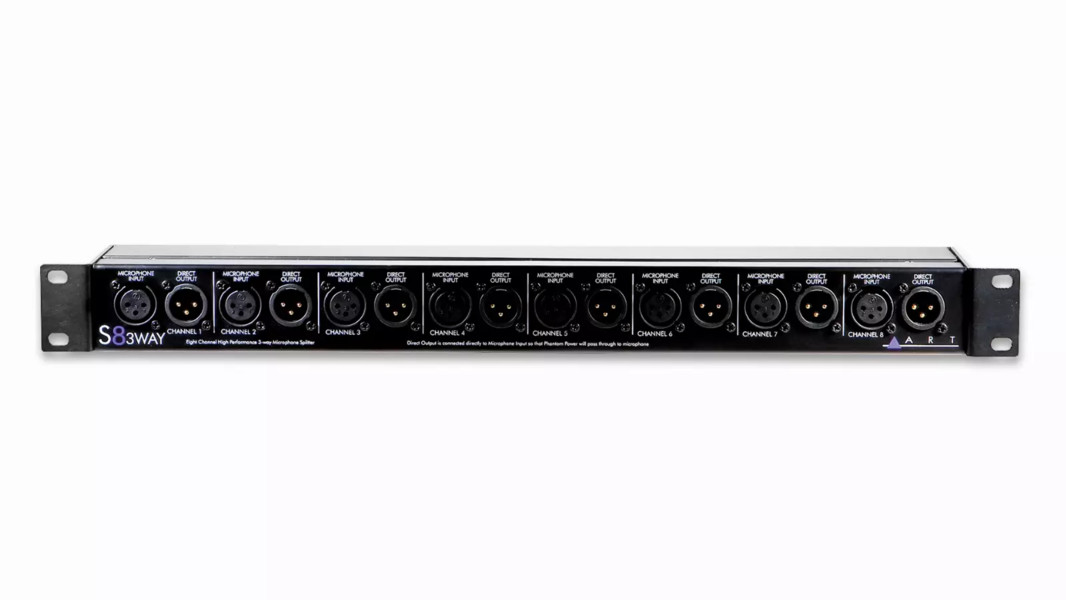

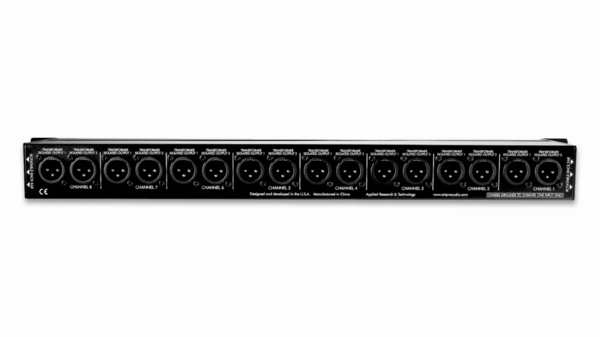

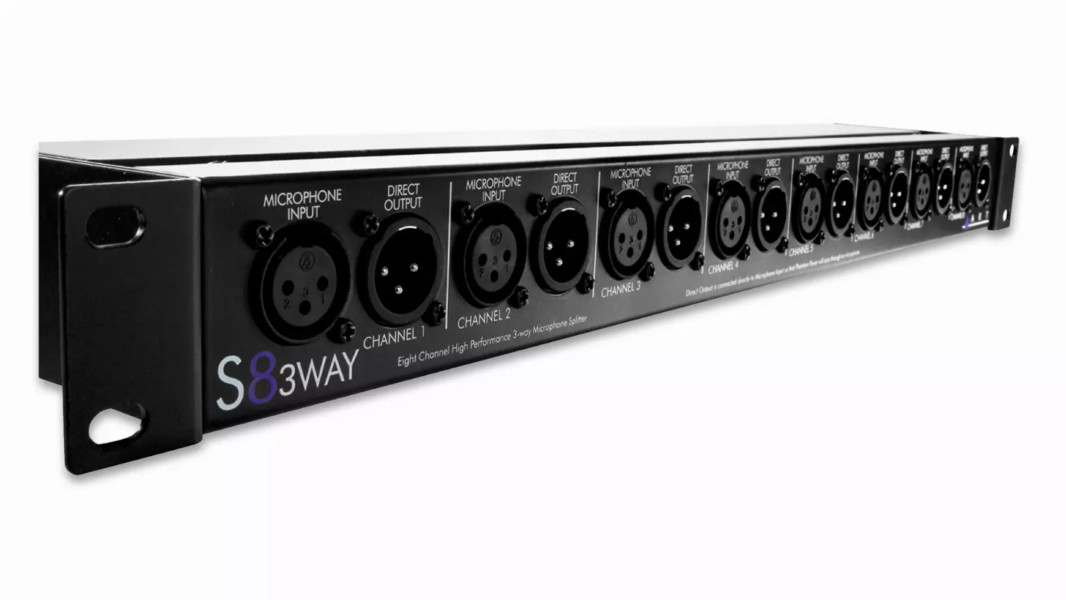

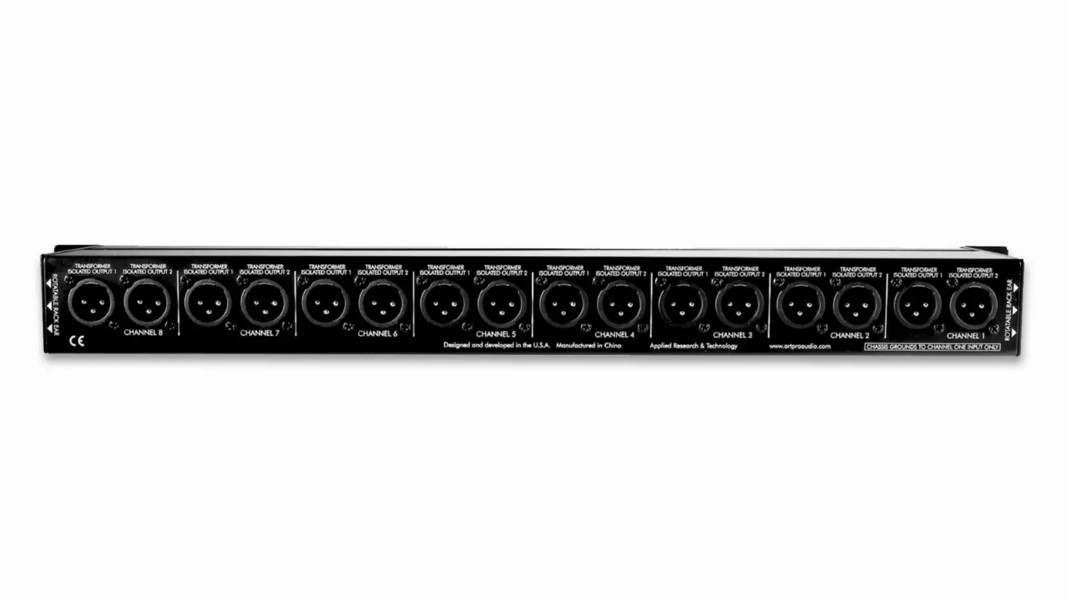

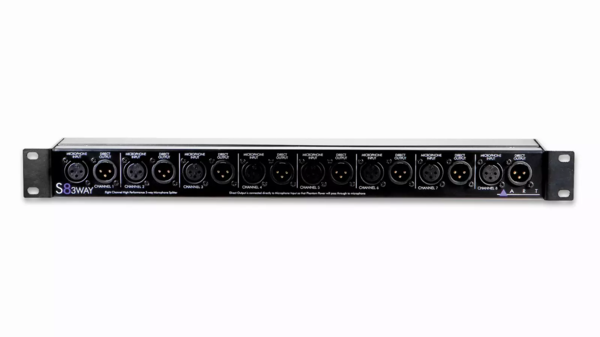

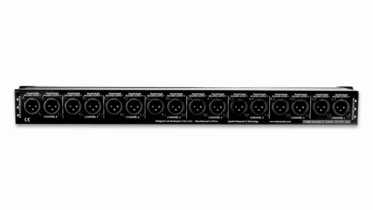

Każdy kanał zapewnia jedno wejście XLR, jedno bezpośrednie wyjście XLR oraz dwa dodatkowe izolowane transformatorowo wyjścia XLR dla łącznie 3 symetrycznych wyjść z każdego pojedynczego sygnału wejściowego mikrofonu.

Typowe zastosowania obejmują wysłanie 8 bezpośrednich sygnałów przez S8-3WAY do głównego miksera front-house, z dodatkowymi kanałami do miksera monitorowego, podczas gdy transformatorowe, symetryczne, izolowane sygnały są wysyłane do zdalnego stanowiska nagraniowego lub wykorzystywane do transmisji.

ART S8-3WAY wyposażono w te same wysokiej jakości transformatory, które zastosowano w popularnym modelu ART S8. Całość umieszczono w standardowej obudowie stalowej, przystosowanej do montażu w racku o wysokości 1U, która zapewnia wieloletnią i niezawodną pracę.

Główne cechy

  • Wysokiej jakości interfejs pasywny
  • Osiem transformatorów o wysokiej wydajności
  • Jedno bezpośrednie i dwa transformatorowe izolowane wyjścia na kanał
  • Symetryczne wejście XLR i 3 symetryczne XLR na kanał
  • Wyjątkowo szerokie pasmo przenoszenia
  • Wyjątkowo niska tłumienność napięciowa.
  • Odwracalne uszy rackowe dla zwiększenia elastyczności systemu
  • Dźwięk na żywo, stałe instalacje, aplikacje studyjne

Parametry

UWAGA: Wszystkie pomiary zostały wykonane na wyjściu TRANSFORMER ISOLATED MICROPHONE OUTPUT przy 150Ω, symetrycznym źródle sygnału zasilającym wejście MICROPHONE INPUT i obciążeniu 1Ω podłączonym do wyjścia TRANSFORMER ISOLATED MICROPHONE OUTPUT w celu symulacji typowego, "rzeczywistego" mikrofonu i przedwzmacniacza mikrofonowego.
Pasmo przenoszenia20 Hz do 20K Hz, ±0.25 dB @ -15 dBu, -3 dB przy około 165K Hz
THD + NOISEMniej niż 0,26% od 20 Hz do 20K Hz przy -15 dBu na wejściu
Mniej niż 0,1% od 45 Hz do 20K Hz przy -15 dBu na wejściu
0,002% Typowo przy 1K Hz, -15 dBu na wejściu
Odpowiedź fazowaMniej niż 10 stopni przy 20K Hz (ref. 1kHz)
Impedancja wejściowaWiększa niż 1.1kΩ przy 1K Hz (Typowa impedancja źródła sygnału wyjściowego wynosi 150Ω)
Impedancja wyjściowaMniej niż 255OΩ przy 1kHz (Typowa impedancja obciążenia wyjściowego wynosi 1K Ohm)
Stosunek CMRWiększy niż 105 dB przy 60 Hz, Większy niż 80 dB przy 3kHz
Tłumienie napięciaOkoło 2 dB przy 1kHz
MAKSYMALNY POZIOM WEJŚCIA DLA 1% THD-1. 4 dBu przy 20 Hz, +3,5 dBu przy 30 Hz, +9,4 dBu przy 50 Hz
Wymiary44,5 mm x 482,6 mm x 95 mm
Waga1,7 kg
