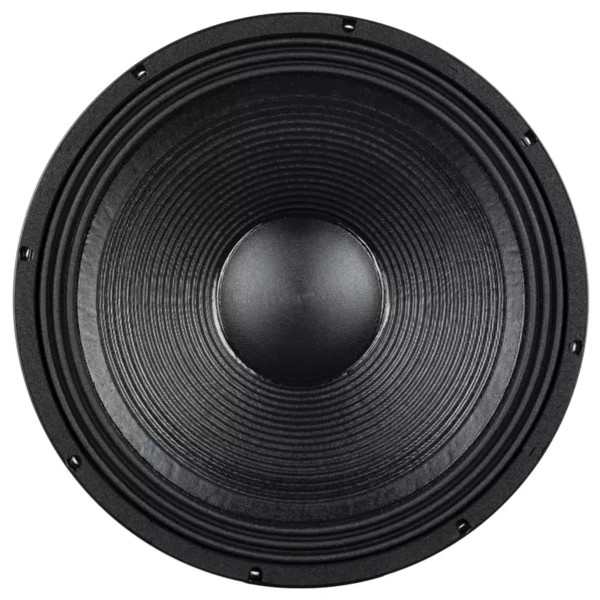

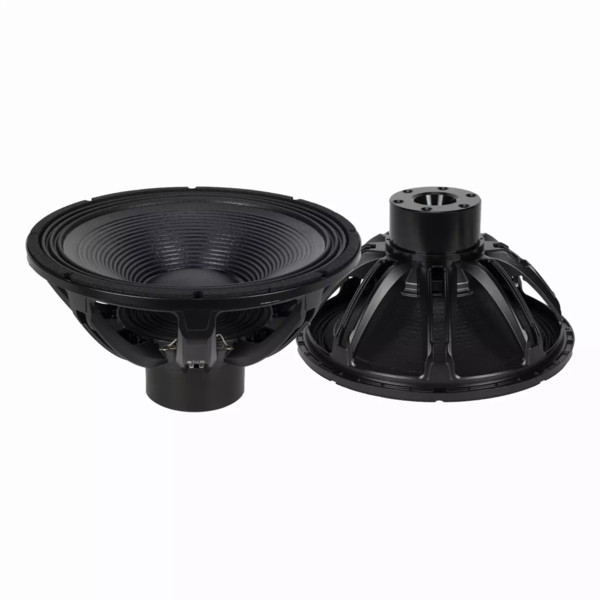

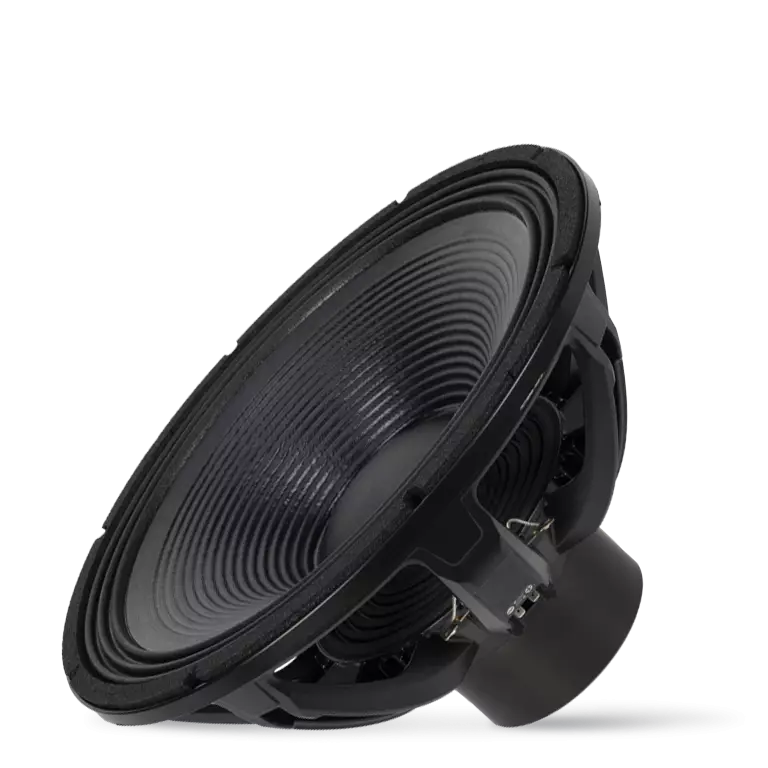

RCF LN19S450
Woofer 19" 3400W, skuteczność 98.5dB, 4.5" cewka
Woofer 19" 3400W, skuteczność 98.5dB, 4.5" cewka
Oznaczenie producenta: 11100182
Karta produktu: Arcade Audio, RCF
LN19S450 to 19-calowy przetwornik niskotonowy o rozszerzonym paśmie przenoszenia, zaprojektowany z tłokiem o dużym skoku, idealny do obudów wentylowanych, w których moc i rozszerzenie niskich częstotliwości są priorytetami. Jedną z kluczowych cech przetwornika jest ultralekka cewka drgająca CCAW (drut aluminiowy pokryty miedzią), która jest skonfigurowana w 4,5-calową, 4-warstwową cewkę drgającą z nawojem wewnętrznym i zewnętrznym z materiałem nośnym z włókna szklanego. Ruchoma masa o bardzo długim skoku (67 mm / 2,6" bezpieczna wartość szczytowa) o dużej mocy i szybkim przyspieszeniu. Membrana głośnika LN19S450, wypełniona włóknami i wyposażona w potrójnie zawijane zawieszenie, została zaprojektowana tak, aby zmniejszyć modulacje strumienia i poprawić reakcję w stanach przejściowych. System Hyper-Vented z podwójnym wymuszonym obiegiem powietrza poprawia wentylację cewki drgającej, skutecznie minimalizując straty mocy.
Cechy
- 4,5-calowa wewnętrzna/zewnętrzna cewka drgająca CCAW (drut aluminiowy pokryty miedzią)
- Moc ciągła 3400 W
- 98,5 dB Czułość
- 25 Hz - 1 kHz Zakres częstotliwości
- Hiperwentylowana struktura magnetyczna dla minimalizacji strat mocy
- Potrójnie zawijane zawieszenie i wykładnicza geometria membrany
- Pojedynczy aluminiowy pierścień demodulacyjny
Parametry
| Średnica znamionowa: | 19″ / 483 mm |
| Impedancja znamionowa: | 8Ω |
| Moc programowa (wat): | 3400 W |
| Zdolność przenoszenia mocy: | 1700 W |
| Skuteczność/Czułość: | 98.5 dB |
| Pasmo przenoszenia: | 25 - 1000 Hz |
| Efektywna średnica tłoka: | 410 mm / 16.14″ |
| Maks. wychylenie przed uszkodzeniem: | 67 mm / 2.64″ |
| Impedancja minimalna (Ω): | 6.7Ω |
| Średnica cewki: | 4.5″ / 114 mm |
| Długość cewki: | 45 mm / 1.77″ |
| Ilość warstw: | 4 |
| Rodzaj warstw: | wewnętrzna/zewnętrzna |
| Grubość górnej płyty: | 16 mm / 0.63″ |
| Design stożka: | Zakrzywiony |
| Design górnego zawieszenia: | Triple roll |
| Hiperwentylowana struktura magnesu: | Tak |
| Podwójnie wymuszona wentylacja magnesu: | Tak |
| Liczba pierścieni demodulacyjnych: | 1 |
| Pierścień demodulacyjny: | Tak |
| Częstotliwość rezonansowa (Fs): | 29 Hz |
| Rezystancja DC (Re) (Ω): | 4.70Ω |
| Współczynnik mechaniczny: | 4.00 Qms |
| Współczynnik elektryczny: | 0.27 Qes |
| Współczynnik całkowity: | 0.25 Qts |
| Współczynnik Bl (Bl) (T x m): | 38.00 T x m |
| Efektywna ruchoma masa (Mms): | 355.0 g |
| Ekwiwalent Cas obciążony powietrzem (Vas): | 145.0 litrów |
| Efektywna powierzchnia tłoka (Sd): | 0.132 m2 |
| Maksymalne wychylenie liniowe (Xmax): | 18 mm |
| Induktancja cewki @ 1kHz (Le1k): | 4.40 mH |
| Efektywność w półprzestrzeni (Eff): | 2.20% |
| Średnica całkowita: | 480 mm / 18.9″ |
| Średnica okręgu śrub: | 460-462 mm / 18.11-18.19″ |
| Średnica otworu pod śrubę: | 7 mm / 0.28″ |
| Wycięcie w przegrodzie przy montażu od przodu: | 446 mm / 17.56″ |
| Wycięcie w przegrodzie przy montażu od tyłu: | 446 mm / 17.56″ |
| Objętość zajmowana przez przetwornik: | 11 litrów / 0.43 ft3 |
| Bezpieczeństwo | Zgodność z CE |
| Wysokość | 253.5 mm / 9.98″ |
| Średnica | 480 mm / 18.9″ |
| Średnica wycięcia | 446 mm / 17.56″ |
| Waga | 12.7 kg / 28 lbs |
| Wysokość opakowania | 290 mm / 11.42″ |
| Szerokość opakowania | 505 mm / 19.88″ |
| Głębokość opakowania | 515 mm / 20.28″ |
| Waga z opakowaniem: | 13.4 kg / 29.54 lbs |
