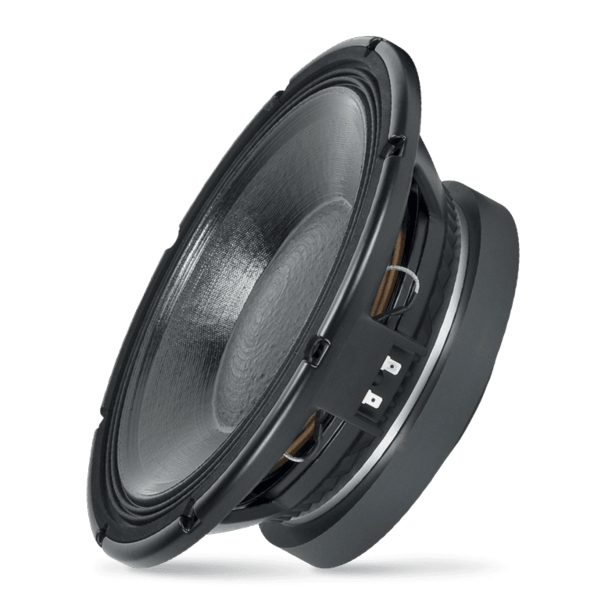

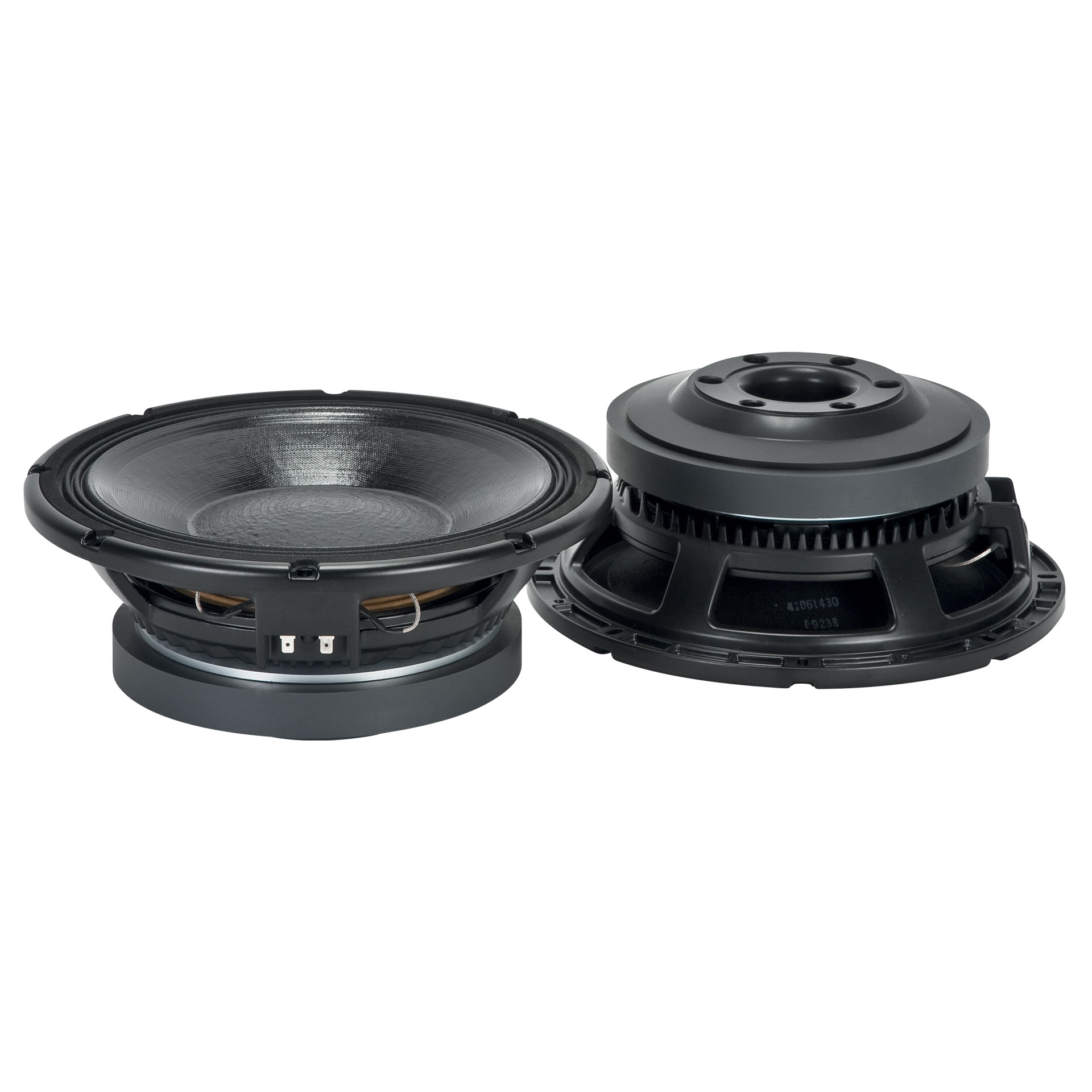

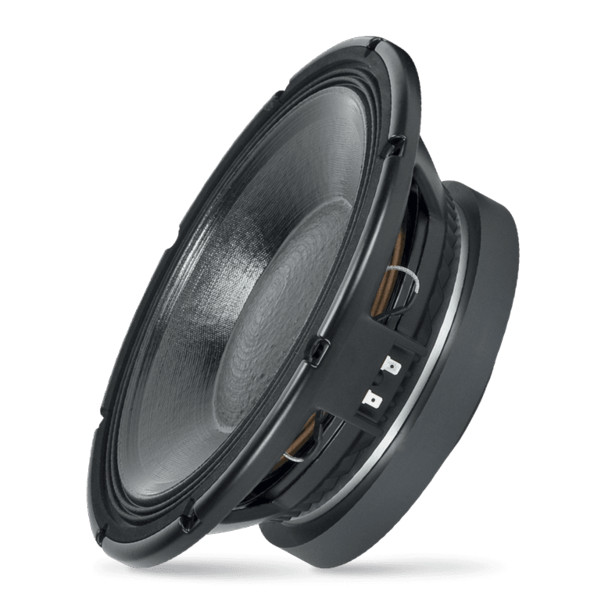

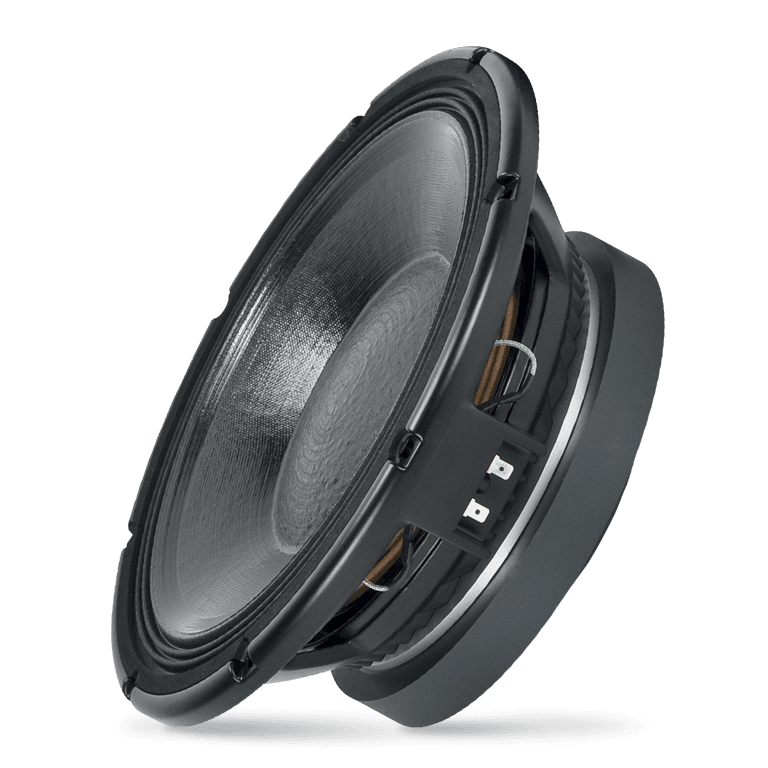

RCF LF12X401
Produkt archiwalny, wycofany z produkcji
Woofer 12" 1000W
Oznaczenie producenta: 11100096
Bardzo liniowa charakterystyka przenoszenia częstotliwości, ekstremalnie wysoka moc przy jednoczesnym generowaniu najniższych zniekształceń harmonicznych spośród wszystkich porównywalnych 12-calowych przetworników w swoim zakresie zastosowania. W przetworniku LF12X401 zastosowano zespół stożka wzmocnionego włóknem wraz z potrójnie zawijanym górnym zawieszeniem o wysokim wychyleniu. Taka kombinacja zapewnia niezwykłą wytrzymałość i maksymalny skok membrany wynoszący 50 mm od szczytu do szczytu. Nowy system podwójnego wymuszonego przewietrzania gwarantuje bardzo wydajną wentylację cewki głośnikowej dla minimalnej straty mocy i niesamowitej zdolności przenoszenia mocy.
Cechy
- 4.0" dwustronnie nawijana miedziana cewka na karkasie w włókna szklanego
- 2000W ciągłej mocy programowej
- 96 dB skuteczności
- Pasmo przenoszenia 45Hz - 1.5kHz
- Podwójny system wymuszonej hiper wentylacji dla minimalizacji strat mocy
Parametry
| Średnica znamionowa | 12" |
| Impedancja znamionowa | 8Ω |
| Moc programowa | 2000 W |
| Moc znamionowa | 1000 W |
| Skuteczność | 96.5 dB |
| Pasmo przenoszenia | 45 - 1500 Hz |
| Efektywna średnica tłoczenia | 260 mm |
| Maksymalne wychylenie przed uszkodzeniem | 60 mm |
| Minimalna impedancja | 6.5Ω |
| Średnica cewki | 4.0" |
| Materiał cewki | Miedź |
| Długość Cewki | 25 mm |
| Liczba warstw | 2 |
| Rodzaj warstw | inside/outside |
| Grubość górnej płyty | 15 mm |
| Konstrukcja stożka | Zakrzywiona |
| Materiał zawieszenia | Polycotton |
| Konstrukcja zawieszenia | Tripple roll |
| Magnes | Ceramiczny |
| System wentylacji | Hiperwentylowana struktura magnesu |
| Dolne zawieszenie | Pojedyncze |
Parametry Thiele - small | |
| Częstotliwość rezonansowa(Fs) | 45 Hz |
| Rezystancja DC(Re) | 5.20Ω |
| Współczynnik mechaniczny (Qms) | 8.00 Qms |
| Współczynnik Elektryczny (Qes) | 0.28 Qes |
| Współczynnik całkowyty (Qts) | 0.27 Qts |
| Współczynnik BL (BL) | 26.10 T x m |
| Efektywna masa ruchoma (Mms) | 105.0 g |
| Objętość ekwiwalentna(Vas) | 50.0l |
| Efektywna powierzchnia membrany (Sd) | 0.050 m2 |
| Maksymalne liniowe wychylenie(Xmax) | 9.0 mm |
| Induktancja @ 1kHz (Le1k) | 1.00 mH |
| Efektywność w półprzestrzeni (Eff) | 1.50% |
Specyfikacja montażowa | |
| Średnica całkowita | 320 mm |
| Średnica umiejscowienia otworów montażowych | 293-304 mm |
| Średnica otworów montażowych | 7 mm |
| Wycięcie przegrody do montażu czołowego | 282mm |
| Wycięcie przegrody do montażu tylnego | 284mm |
| Pojemność zajmowana przez przetwornik | 2.9l |
| Waga | 11.37kg |
| Wymiary | ⌀320x134mm |
| Wymiary opakowania | 194x364x354mm |
| Waga z opakowaniem | 12.3 kg |
Specyfikacja techniczna LF12X401
