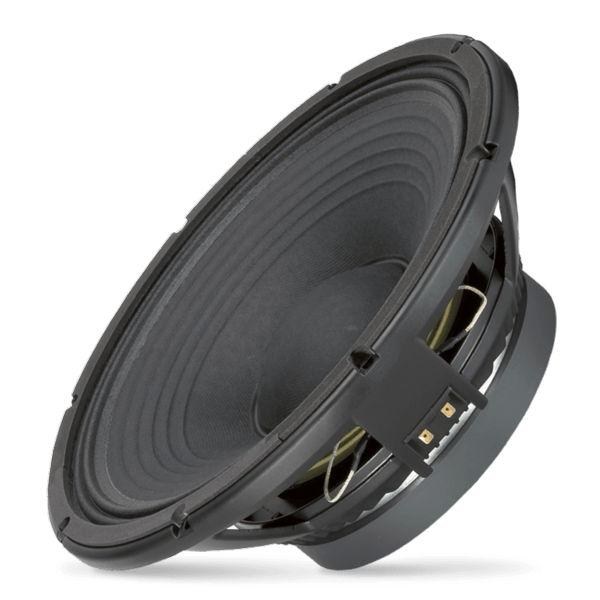

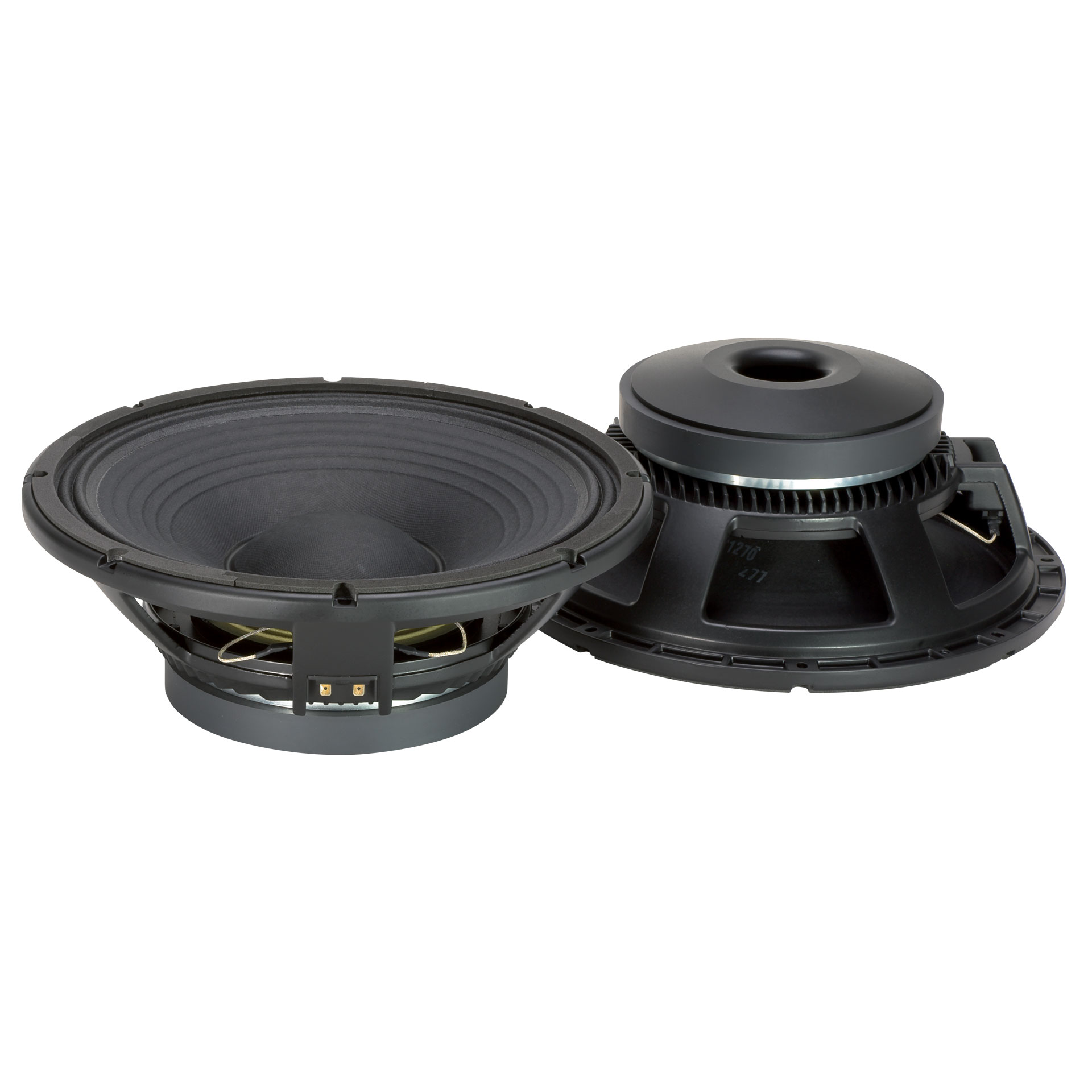

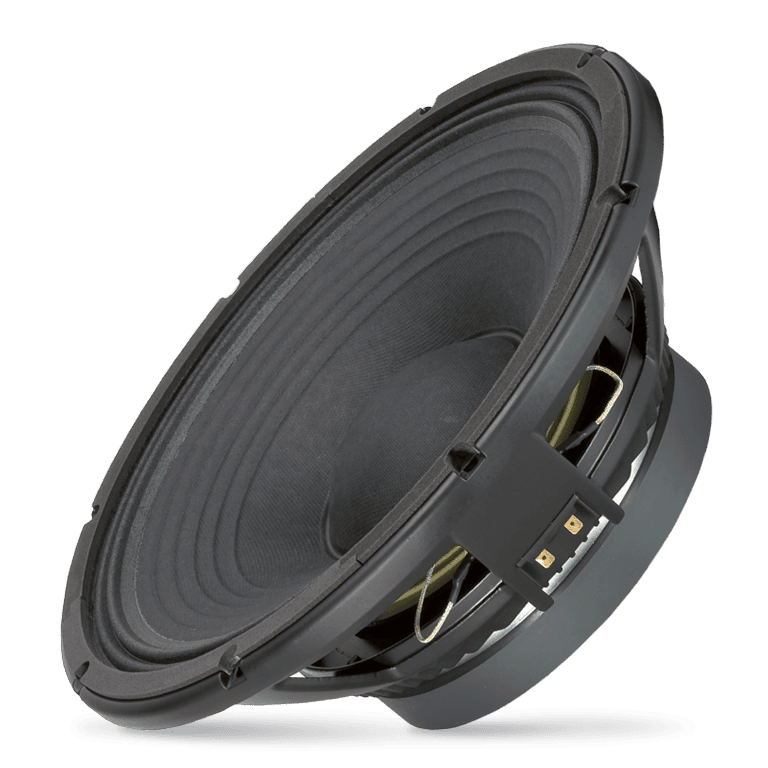

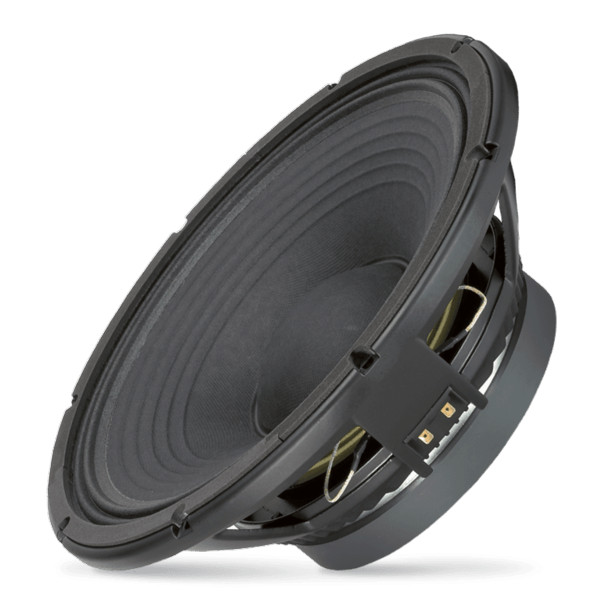

RCF L15S801
Produkt archiwalny, wycofany z produkcji
Woofer 15" 700W
Oznaczenie producenta: 11100048
L15S801 to klasyczny 15-calowy głośnik niskotonowy o wysokiej skuteczności od RCF. Doskonałe połączenie długości cewki drgającej, ruchomej masy i kontroli zawieszenia czyni ten przetwornik preferowanym rozwiązaniem dla wielu kolumn głośnikowych oraz firm nagłośnieniowych. Konstrukcja cewki drgającej, zawieszenie i materiały stożka zostały unowocześnione, aby wytrzymać moc RMS do 700 W.
Cechy
- 4" dwustronnie nawijana miedziana cewka na karkasie w włókna szklanego
- 1400W ciągłej mocy programowej
- 99.5 dB skuteczności
- Pasmo przenoszenia 40Hz - 1.5kHz
- Podwójna konstrukcja dolnego zawieszenia z kontrolą tłumienia bazującą na sylikonie
- Zawieszenie M-roll oraz wykładnicza geometria stożka
Parametry
| Średnica znamionowa | 15" |
| Impedancja znamionowa | 8Ω |
| Moc programowa | 1400 W |
| Moc znamionowa | 700 W |
| Skuteczność | 99.5 dB |
| Pasmo przenoszenia | 40 - 1500 Hz |
| Efektywna średnica tłoczenia | 330 mm |
| Maksymalne wychylenie przed uszkodzeniem | 48 mm |
| Minimalna impedancja | 8.0Ω |
| Średnica cewki | 4.0" |
| Materiał cewki | Miedź |
| Długość Cewki | 16 mm |
| Liczba warstw | 2 |
| Rodzaj warstw | inside/outside |
| Grubość górnej płyty | 10 mm |
| Konstrukcja stożka | Zakrzywiona |
| Materiał zawieszenia | Polycotton |
| Konstrukcja zawieszenia | M-roll |
| Magnes | Ceramiczny |
| System wentylacji | Podwójny |
| Dolne zawieszenie | Podwójne z sylikonowym systemem kontroli tłumienia |
Parametry Thiele - small | |
| Częstotliwość rezonansowa(Fs) | 48 Hz |
| Rezystancja DC(Re) | 6.10Ω |
| Współczynnik mechaniczny (Qms) | 11.00 Qms |
| Współczynnik Elektryczny (Qes) | 0.33 Qes |
| Współczynnik całkowyty (Qts) | 0.32 Qts |
| Współczynnik BL (BL) | 23.60 T x m |
| Efektywna masa ruchoma (Mms) | 100.0 g |
| Objętość ekwiwalentna(Vas) | 113.0l |
| Efektywna powierzchnia membrany (Sd) | 0.090 m2 |
| Maksymalne liniowe wychylenie(Xmax) | 6.0 mm |
| Induktancja @ 1kHz (Le1k) | 0.80 mH |
| Efektywność w półprzestrzeni (Eff) | 3.65% |
Specyfikacja montażowa | |
| Średnica całkowita | 393 mm |
| Średnica umiejscowienia otworów montażowych | 371-376 mm |
| Średnica otworów montażowych | 7 mm |
| Wycięcie przegrody do montażu czołowego | 352mm |
| Wycięcie przegrody do montażu tylnego | 360mm |
| Pojemność zajmowana przez przetwornik | 3.8l |
| Waga | 11.5kg |
| Wymiary | ⌀393x162mm |
| Wymiary opakowania | 209x439x434mm |
| Waga z opakowaniem | 13 kg |
Specyfikacja techniczna L15S801
