KV2 Audio VHD5000

Wzmacniacz i kontroler systemu VHD5.0

Oznaczenie producenta: KVV 987 334

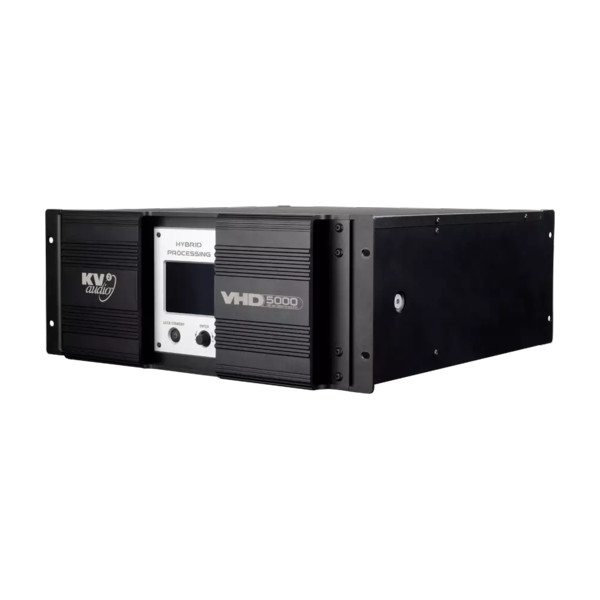

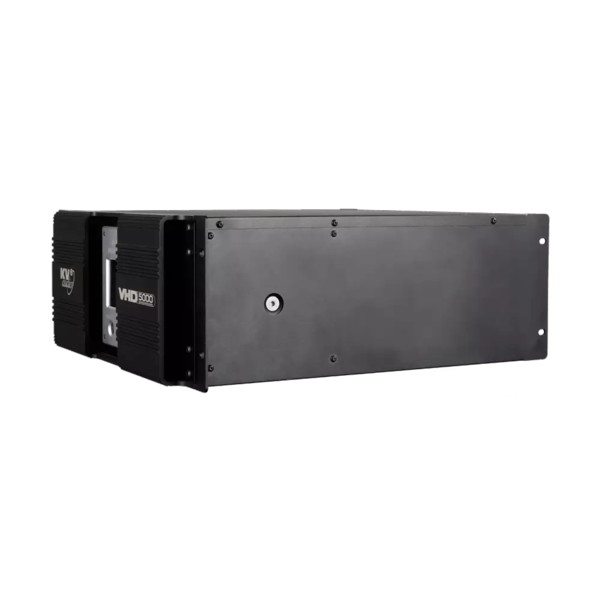

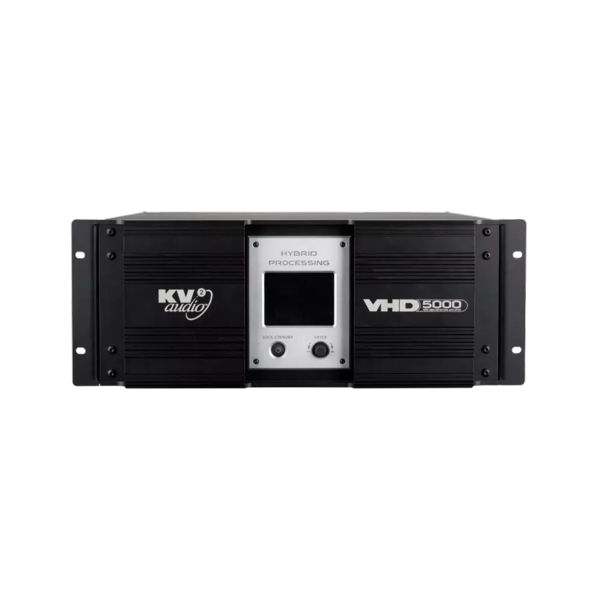

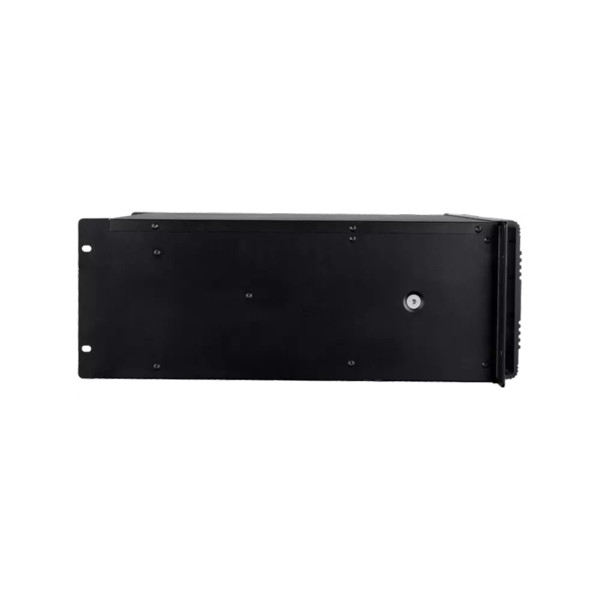

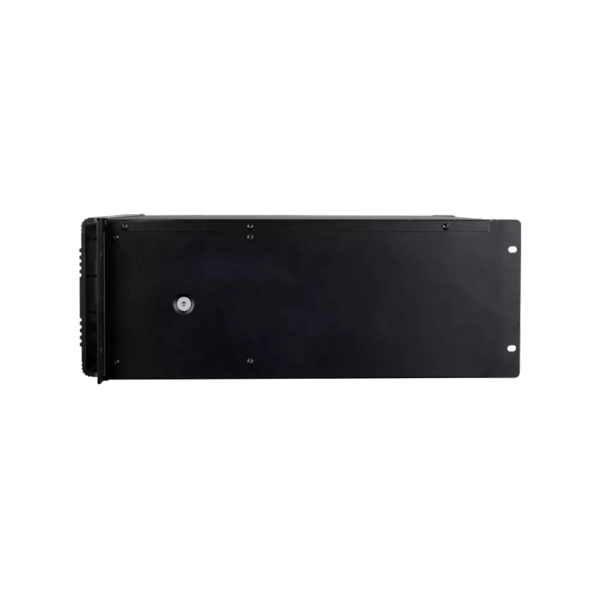

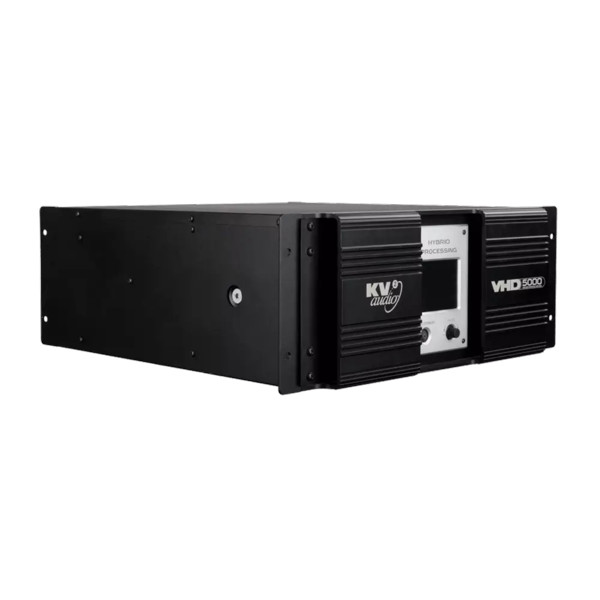

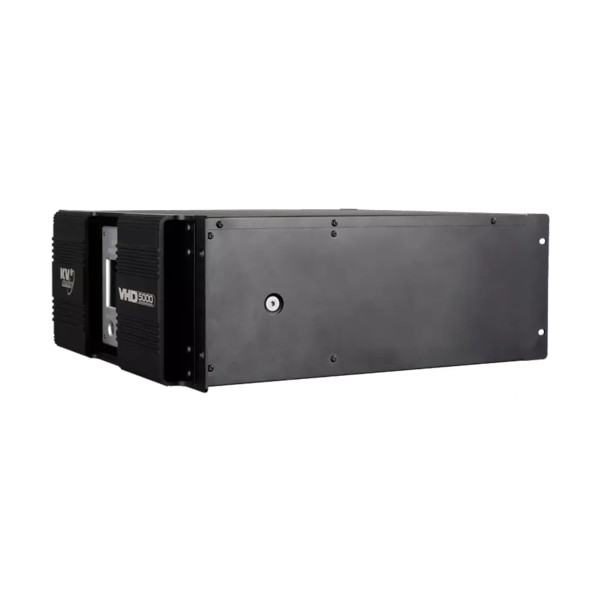

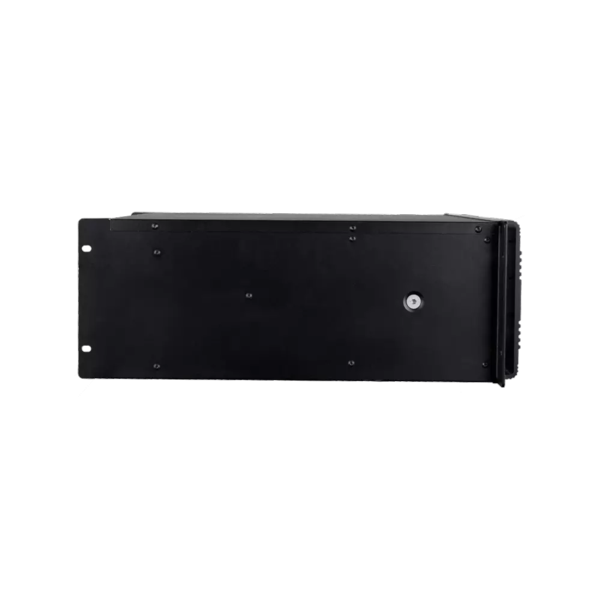

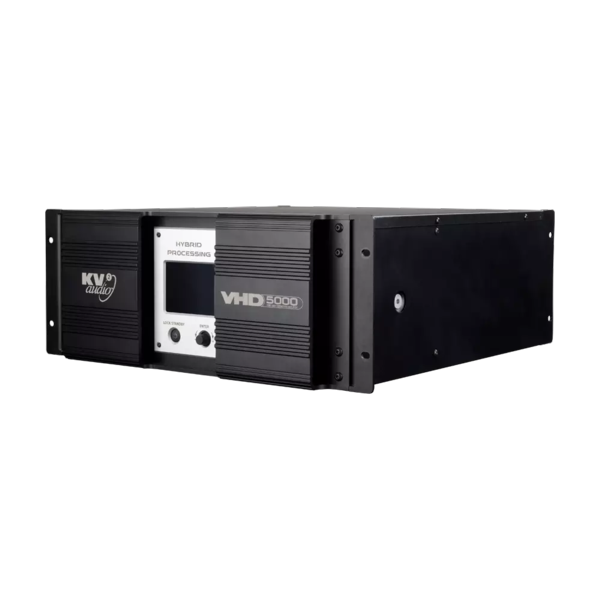

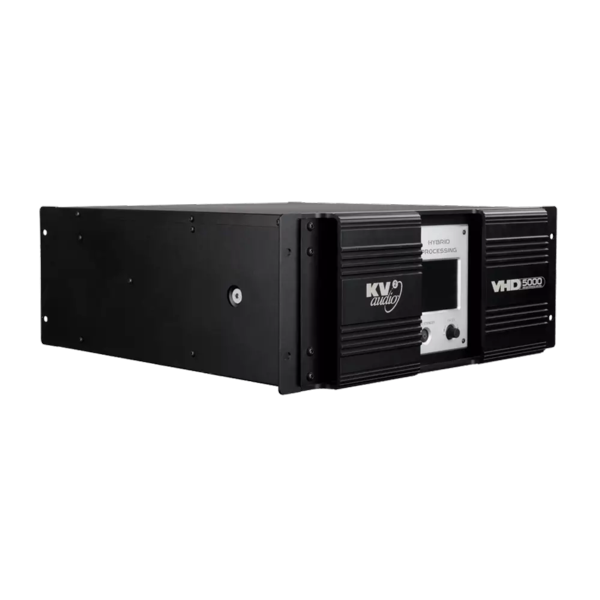

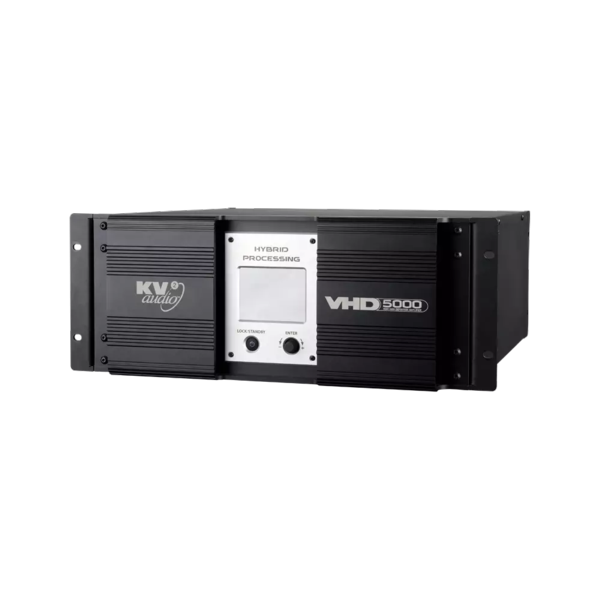

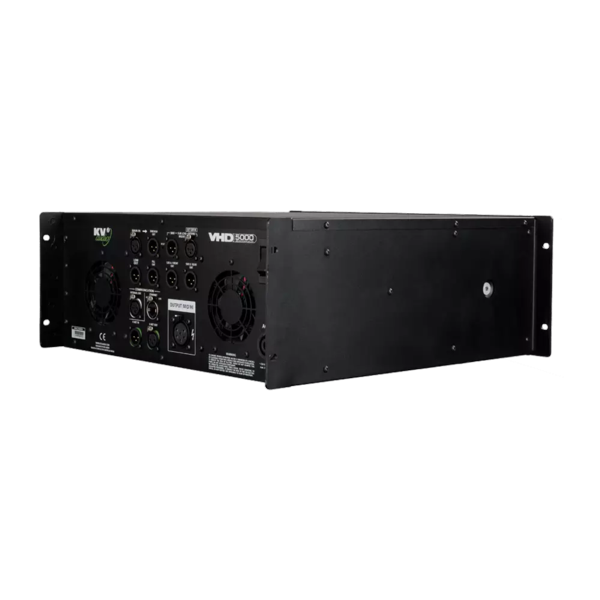

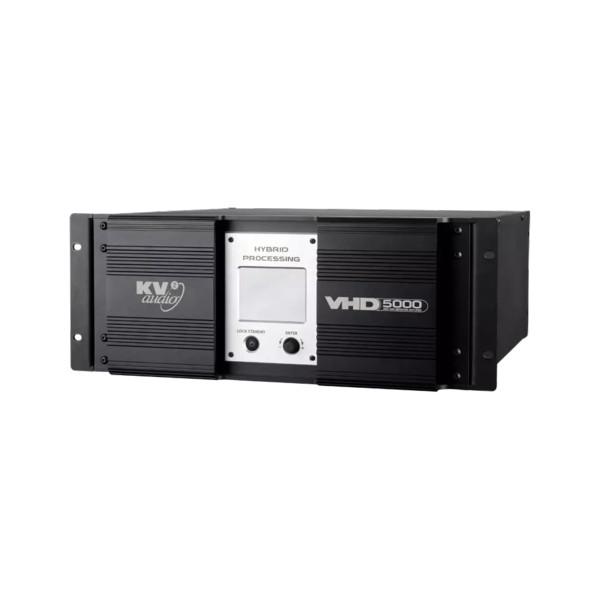

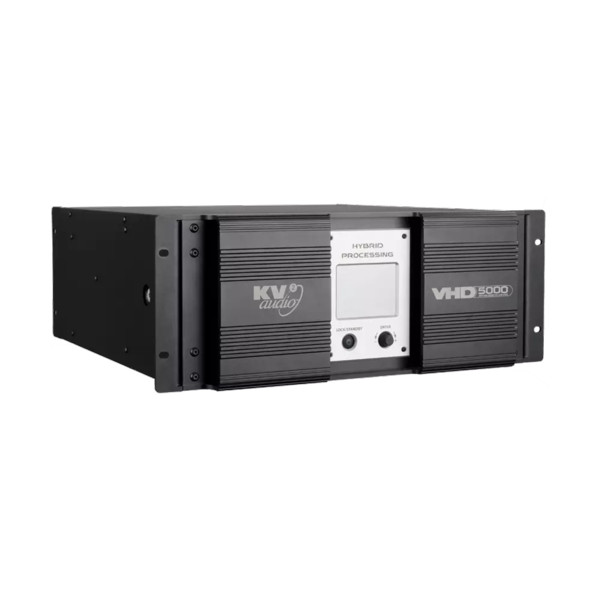

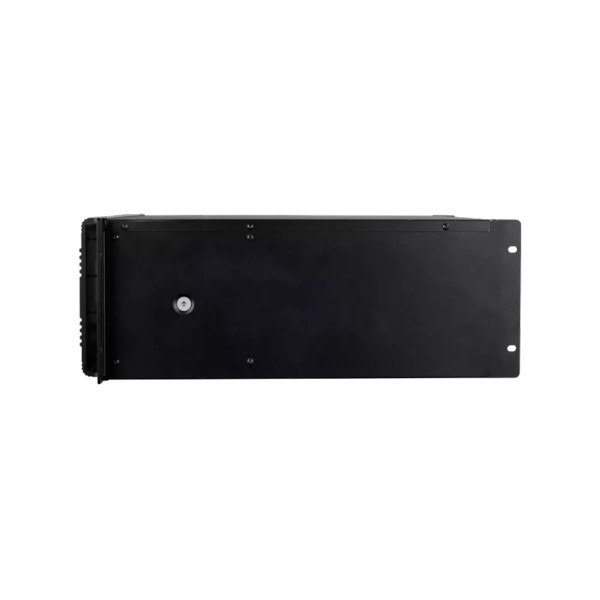

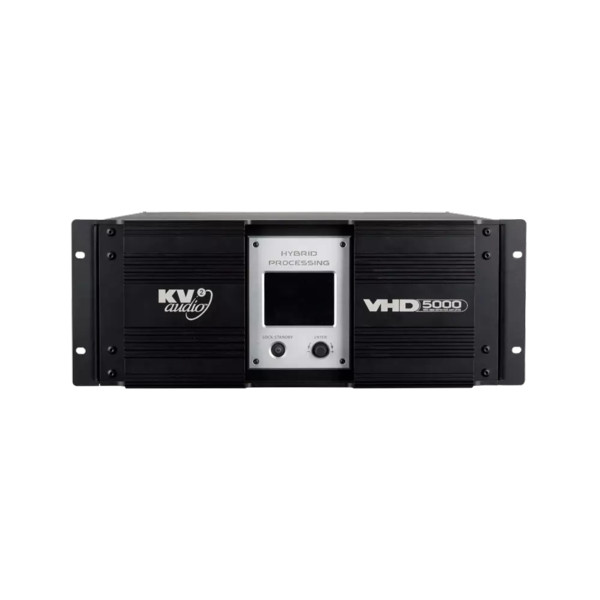

Zdjęcie produktu

Sercem systemu punktowego VHD 5.0 jest wzmacniacz i kontroler VHD5000. Zawiera on 4000W wzmacniacz klasy A/B dla wysokiego pasma, 1,2kW wzmacniacz klasy H dla pasma środkowego, oraz 2,5kW klasy G dla pasmo niskiego środka. Posiada on komplet zabezpieczeń zintegrowanych z wewnętrzną elektroniką, oraz całą niezbędną korekcję i dopasowanie czasowe wszystkich komponentów. VHD5000 uwzględnia najnowsze osiągnięcia w przetwarzaniu hybrydowym zarówno na elementach dyskretnych jak i na przez nas opracowanej cyfrowej linii opóźniającej 20MHz PDM. Dostępne są cztery linie opóźniające do przesuwania w czasie subwooferów lub głównego systemu w i tworząc konfigurację kardioidy.

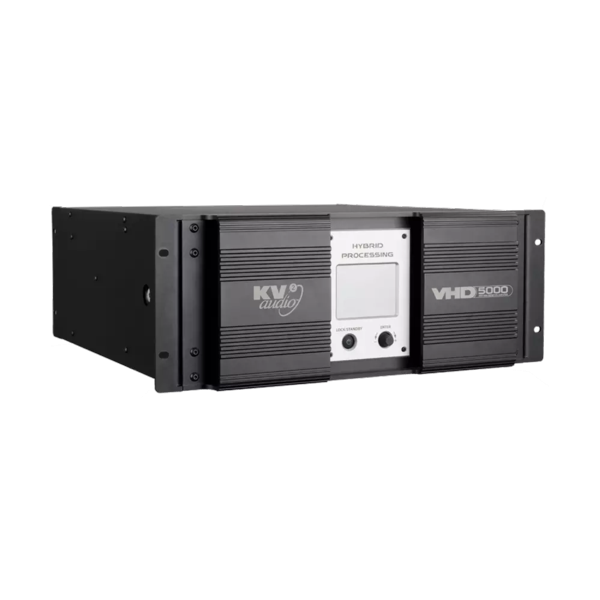

VHD5000 posiada całkowicie cyfrową kontrolę przez ekrann dotykowy umieszczony na przednim panelu, ale również przez sieć Ethernet lub WiFi. Oznacza to że inżynier FOH może szybko i łatwo dokonać niewielkich zmian ustawień już podwieszonego systemu, ale również zobaczyć parametry pracy wzmacniaczy. Wszystkie wzmacniacze VHD5000 można łączyć w sieć co umożliwi podgląd oraz regulację parametrów wszystkich wzmacniaczy zdalnie z jednego miejsca. Ekran sterujący umożliwia łatwe wyciszanie i ustawianie poziomó różnych zakresów częstotliwości, oraz pełną regulację cyfrowej linii opóźniającej na pokładzie. Dostępne są dwie linie opóźniające 96kHz PCM do dokonywania regulacji pozycji subwooferów i tworzenia kardioidy, oraz dwie linie 20MHz PCM - dostępną tylko w KV2 Audio - umożliwiające przesunięcie systemu głównego bez utraty rozdzielczości w odbieranym dźwięku co dzieje się w przypadku pracy z niższymi częstotliwościami.

Wbudowany jest również całkowicie kontrolowany przez wyświetlacz dotykowy obwód rekonstrukcji harmonicznych. Przywraca on harmoniczne utracone podczas procesu normalnego próbkowania cyfrowego PCM które można znaleźć np w cyfrowych mikserach. Pełna platforma diagnostyczna pokazuje wiele parametrów jak np czujnik impedancji, dając informację o możliwości wystąpienia potencjalnego problemu z komponentami systemu.

Wzmacniacz kontroler VHD5000 jest prawdziwym wyczynem inżynierii elektronicznej, i w obudowie zajmującej w racku tylko 4U zapewnia niesamowicie potężny procesing dźwięku łącznie z szczytem możliwości sztuki wzmacniania.

Parametry

Liczba kanałów wyjściowych1x VHD5.0
Typ wzmacniacza HF 1Klasa AB Push-Pull, design IM Mosfet, symetryczne wyjście transformatorowe
Moc ciągła300W
Zniekształcenia< 0.02%
Pasmo przenoszenia2kHz do 30kHz
Typ wzmacniacza HF 2: Wysoko Efektywny, wysokiej mocy
Moc znamionowa600W
Zniekształcenia< 0.05%
Pasmo przenoszenia2kHz do 30kHz
Typ wzmacniacza MFWysoko Efektywny, wysokiej mocy
Moc znamionowa1500W
Zniekształcenia< 0.05%
Pasmo przenoszenia450Hz to 2kHz
Czułość wejścia1.5V RMS
Impedancja wejściowa10kΩ do 120Ω "Line driver ready"

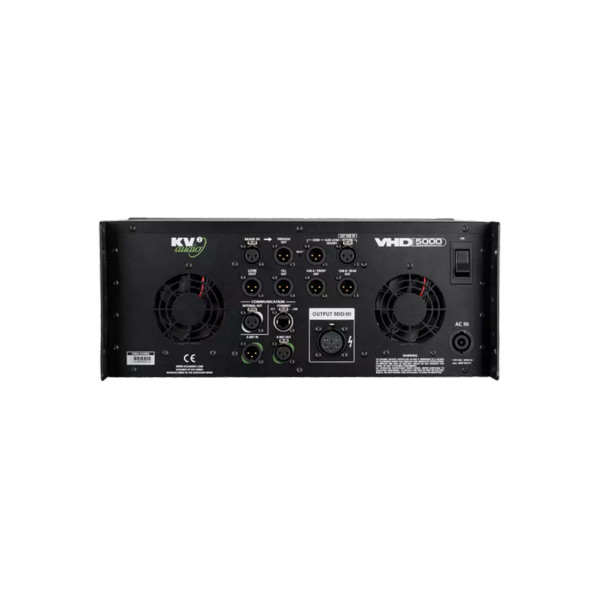

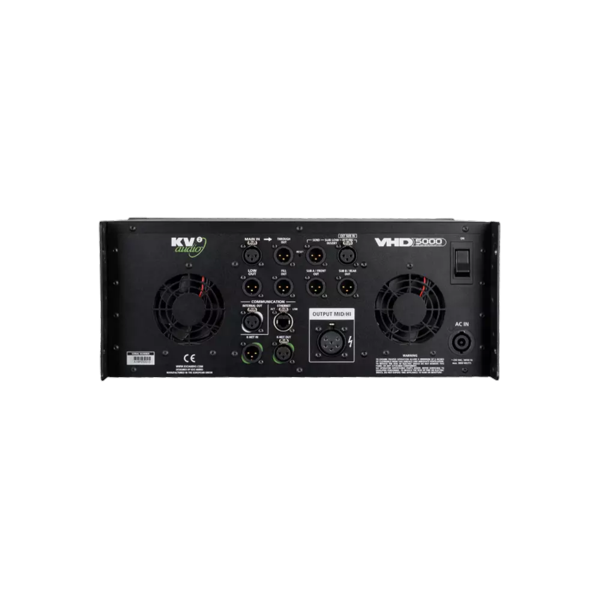

Wyjścia sygnałoweThrough, Low, Sub A B, Fill, Insert
Wyjście głośnikoweAP6
Kontrola poziomu wejścia-20/ +3dB
Kontrola poziom Hi-6/ +4dB
Kontrola poziomuu midfixed
Kontrola poziomu low-6/ +6dB
Kontrola poziomu subwoofera-20/ +10dB
Wskaźnikikolorowy wyświetlacz 5.7" łatwy do odczytu w słońcu
Zdalna kontrolaK-NET, Ethernet
Złącze zasilania1x Neutrik PowerCon® 32A
Zakres napięcia zasilania195 to 260V AC
Zalecany amperaż20A 205V | 16A 230V
Soft StartYes
ZabezpieczenieTermiczne
StudzenieFront-to-back, aktywne
Wymiary177.8x481.4x495 mm
Waga36 kg

Katalogi

Katalog Opis Technologii KV2 SLA ENKatalog KV2 VHD5 ENKatalog KV2 Products_Overview_2018_WEB.pdf
