Wpis dotyczy produktów RCF: Art 910-AX, Art 912-AX, Art 915-AX, z oprogramowaniem systemowym 1.19.
Szybki start

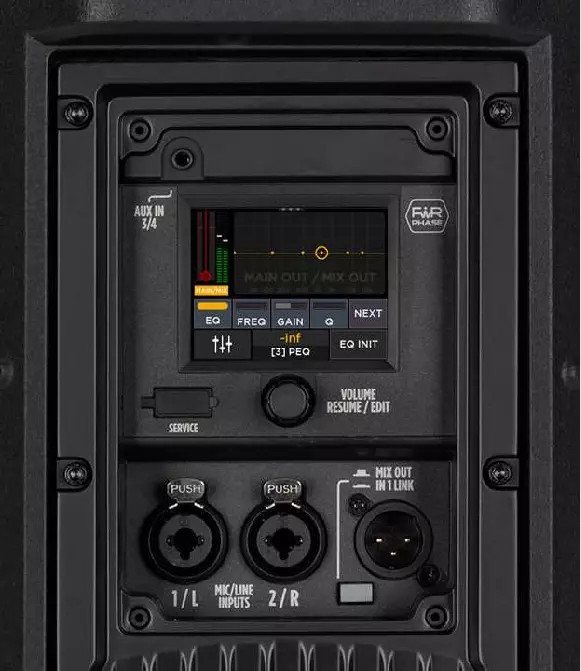

Seria ART 9-AX łączy potężny aktywny głośnik ART 9 z kompaktowym, ale zaawansowanym mikserem cyfrowym, który dodaje do produktu dużą elastyczność i kilka funkcji.
Zdalny dźwięk i sterowanie przez Bluetooth oraz dotykowy kolorowy wyświetlacz umożliwiają pełne zarządzanie następującymi funkcjami wewnętrznymi:
- 6-wejściowy mikser cyfrowy
- przetwarzanie sygnału wejściowego i wewnętrzny reverb
- Podwójne wejścia COMBO XLR & TRS, z przedwzmacniaczem mikrofonowym/liniowym
- Niezależne zasilanie phantom power 48V dla każdego z 2 wejść COMBO
- Stereofoniczne wejście audio Bluetooth
- Procesor wyjściowy
- Opcja wewnętrznej zwrotnicy, z presetami dla wybranych subwooferów RCF
- Złącze MIX OUT z wieloma funkcjami
- Opóźnienie wyjściowe i korektor (HPF, 4-pasmowy PEQ, Hi Shelf)
- Wielo-trybowa praca wewnętrznego miksera: MONO, STEREO, CROSSOVER (tryb stereo umożliwia idealne dopasowanie do innej kolumny ART 9, oferując pełne zarządzanie stereo)
- Tryby pracy Bluetooth: MONO (zarządzanie pojedynczym głośnikiem) i DUAL (dwa głośniki są sparowane w trybie Dual L/R lub Zone)
Przegląd trybów pracy
Elastyczny cyfrowy silnik ART 9-AX oferuje kilka różnych trybów pracy, obejmujących szeroki zakres przypadków użycia.
MIX OUT MODE (tryb wyjścia MIX OUT) zasadniczo odnosi się do wewnętrznego cyfrowego miksera i zachowania procesora oraz powiązanego z nim złącza MIX OUT.
BLUETOOTH SETUP odnosi się do komunikacji pomiędzy jednym lub dwoma produktami ART 9-AX z powiązaną aplikacją sterującą LiveRemote, która działa na smartfonach z systemem iOS lub Android. Można go ustawić w trybie SINGLE (dostępny jest tylko jeden głośnik Bluetooth) lub w trybie DUAL (dostępne są dwa ART 9-AX dostępne są dwa głośniki).
Single Mode (Tryb Pojedynczy)
Jeśli dostępny jest tylko jeden głośnik ART 9-AX, funkcja BLUETOOTH powinna pracować w trybie pojedynczym. Aplikacja LiveRemote steruje pojedynczym głośnikiem, przy czym dostępne są wszystkie funkcje. Głośnik może działać w jednym z następujących trybów MIX OUT:
|
Tryb MIX OUT |
|
|
MONO |
Domyślny tryb pracy ART 9 AX. Wewnętrzny mikser działa w mono; MIX OUT jest dostępny do wysyłania zmiksowanego wyjścia do innych głośników. Sygnał audio z Bluetooth jest miksowany do mono. |
|
STEREO |
Wewnętrzny mikser działa w stereo; MIX OUT jest dedykowany drugiemu wyjściu (domyślnie MIX OUT = RIGHT). Podawanie dźwięku przez Bluetooth jest odtwarzane w stereo. |
|
XOVER |
Wewnętrzny mikser działa w mono; cyfrowa zwrotnica jest włączona i MIX OUT staje się zasilaniem subwoofera. Podawanie dźwięku przez Bluetooth jest miksowane do mono. |
 |
 |
 |
| Tryb pojedynczy MONO | Tryb pojedynczy, STEREO | Tryb pojedynczy CROSSOVER |
Dual Mode (Tryb Podwójny)
Jeśli dostępne są dwa urządzenia ART 9-AX, możliwe jest sterowanie nimi z tej samej aplikacji LiveRemote, ze zmniejszoną liczbą parametrów (EASY MODE).
Ten tryb najlepiej nadaje się do bezpośredniego sterowania z zewnętrznego miksera, ponieważ wewnętrzny mikser ART 9-AX staje się mniej praktyczny.
BLUETOOTH powinien być ustawiony w trybie DUAL; aplikacja LiveRemote wykrywa głośnik PRIMARY, który łączy się z głośnikiem SECONDARY za pomocą prywatnego łącza bezprzewodowego.
 |
 |
| Tryb podwójny STEREO | Tryb podwójny, STREFY (ZONE) |
System dwugłośnikowy może pracować w jednym z następujących trybów MIXERA:
|
Tryb MIXERA |
|
|
PODWÓJNY L/R |
Przy zasilaniu z zewnętrznej pary sygnałów stereo, każdy głośnik działa jako LEFT (lewy) lub RIGHT (prawy). MIX OUT może być zarówno wyjściem głównym jak i zasilaniem subwoofera ze zwrotnicy. Tryb EDIT (edycja) jest wymuszony na EASY (brak wejściowego EQ i Compressora, brak wyjściowego EQ). Reverb jest wyłączony. Podawanie dźwięku przez Bluetooth jest obsługiwane jako źródło stereo i odpowiednio kierowane. |
|
STREFY (ZONE) |
Każdy głośnik działa jako niezależna jednostka w odniesieniu do ustawień wyjściowych. MIX OUT może być wyjściem głównym lub zwrotnicą zasilającą subwoofer. Tryb EDIT jest wymuszony na EASY (brak wejściowego EQ i Compressora, brak wyjściowego EQ). Reverb jest wyłączony. Sygnał audio z Bluetooth jest miksowany do mono. |
Referencja trybów pracy
Poniżej przedstawiamy szczegółową listę możliwych konfiguracji ART 9-AX, poczynając od zestawów jednogłośnikowych, a kończąc na zestawach dwugłośnikowych.
|
POJEDYNCZY GŁOŚNIK - PRZYPADKI UŻYCIA |
Opis |
Ustawienia |
 |
JEDEN ART 9-AX Pojedynczy głośnik; źródła mono, źródło stereo do 3-4 i dźwięk Bluetooth są miksowane do mono. MIX OUT jest kopią wyjścia MAIN. |
BT = SINGLE MIX OUT MODE = MONO (Powiązanie parametrów ON) MIX OUT jest MAIN |
 |
JEDEN ART 9-AX z zasilaniem Pojedynczy głośnik; źródła mono, źródło stereo do 3-4 i dźwięk Bluetooth są miksowane do mono. Kolejny głośnik może być napędzany z niezależnym poziomem, opóźnieniem i EQ. |
BT = SINGLE MIX OUT MODE = MONO (Powiązanie parametrów OFF) MIX OUT jest MAIN |
 |
JEDEN ART 9-AX z SUB Pojedynczy głośnik z wewnętrznym crossoverem dla zewnętrznego subwoofera; źródła mono, źródło stereo do 3-4 i dźwięk Bluetooth są miksowane do mono. |
BT = SINGLE MIX OUT MODE = XOVER MIX OUT jest SUB |
 |
JEDEN ART 9-AX w STEREO Dwa głośniki, system stereo; źródło stereo podawane do wejść 1 i 2 jest obsługiwane jako sygnał stereo, źródło stereo do 3-4 i dźwięk Bluetooth są obsługiwane w stereo. |
BT = SINGLE MIX OUT MODE = STEREO LINK 1-2 = ON MIX OUT jest RIGHT |
W trybie DUAL, Bluetooth (zarówno audio jak i sterowanie) jest dostępny tylko w głośniku PRIMARY; głośnik SECONDARY łączy się z PRIMARY za pomocą prywatnego łącza bezprzewodowego. Liczba parametrów jest uproszczona, a wewnętrzny mikser jest dostępny tylko w trybie edycji EASY.
|
DWA GŁOŚNIKI L/R - PRZYPADKI UŻYCIA |
Opis i Ustawienia |
 |
DWA ART 9-AX w STEREO Dwa głośniki ART 9-AX oferują streaming dźwięku Bluetooth w stereo, zdalne sterowanie za pomocą aplikacji LiveRemote oraz uproszczona liczba parametrów. Oba kanały są sterowane w trybie połączonym. BT = DUAL, L/R MIX OUT MODE = MONO IN 1 PARAM LINK = ON |
 |
DWA ART 9-AX w STEREO z podwójnym zasilaniem z miksera Jak wyżej; dwa niezależne źródła stereo są miksowane na głośnikach ART 9-AX BT = DUAL, L/R MIX OUT MODE = XOVER IN 1 PARAM LINK = ON IN 2 PARAM LINK = ON |
|
|
DWA ART 9-AX w STEREO z SUBWOOFERAMI Dwa systemy SUB + TOP są zdalnie sterowane i zasilane ze źródła stereo, ze streamingiem Bluetooth w stereo. BT = DUAL, L/R MIX OUT MODE = XOVER IN 1 PARAM LINK = ON |
|
DWA GŁOŚNIKI STREFOWE - PRZYPADKI UŻYCIA |
Opis i Ustawienia |
 |
DWA ART 9-AX dla 2 STREF Dwa głośniki ART 9-AX oferują strumieniowanie dźwięku Bluetooth w mono, zdalne sterowanie za pomocą aplikacji LiveRemote. Każda strefa posiada niezależne regulatory poziomu i EQ. BT = DUAL, ZONE MIX OUT MODE = MONO Górny schemat: niezależne zasilanie z miksera MIX OUT jest MAIN Dolny schemat: zasilanie łańcuchowe MIX OUT jest IN 1 LINK (jako THRU) |
 |
DWA ART 9-AX z 2 STREFAMI, z SUB Dwa systemy SUB + TOP oferują strumieniowanie dźwięku Bluetooth w mono, zdalne sterowanie za pomocą aplikacji LiveRemote oraz niezależną sekcję EQ dla obu stref. Każda strefa posiada niezależne regulatory poziomu i EQ. BT = DUAL, ZONE MIX OUT MODE = XOVER MIX OUT jest SUB |
Schemat Blokowy Silnika Audio AX
Sekcja wejść
Sekcja wyjść
